マサル号　バタフライ（差込式）オートダンパーPD型は・・・・自動開閉ダンパー
バタフライシリンダーダンパー（発注時電磁弁DC24V、AC100Ｖ又は200Ｖを指示してください）
●操作は無用、機械の電源や操作盤と連動できます。

　 機械のスイッチ　ＯＮ・・・オートダンパーは自動的にオープン（開） ]　 ←逆の動作も出来ます。　
　 機械のスイッチＯＦＦ・・・オートダンパーは自動的にシャット（閉）
<操作盤、ハンドバルブ、フードバルブでも自動開閉はOKです。スイッチONで閉、OFFで開にもできます。>

●PD型オートダンパーは、風量調整（スイッチ式シリンダー取付）もできます。（下図写真）

　　【自動開閉ダンパー・シリンダーダンパー・バタフライオートダンパー】
　　PD型オートダンパーは、AM・MS型オートダンパーとは異なり、シャッター板はスライド式ではなく、
　　ダクト内に可動羽根を有し、90度回転することにより開閉し、風量調整（スイッチ式シリンダー取付）
　　もできます。ダクト途中に差し込みにて取付。

　　【使用範囲】
　　ダクト内圧は負圧でも、プラス圧でも使用できます。但しダクト内移送はガス（気体）か粉体であること。
　　固体移送には適しません。

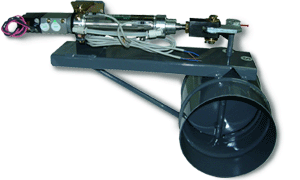

マサル号バタフライオートダンパー（空調・換気用）
No.80-8

マサル号バタフライオートダンパー

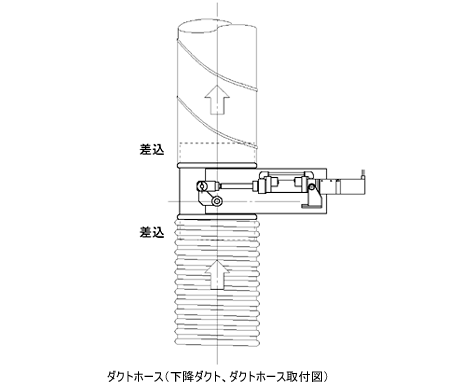

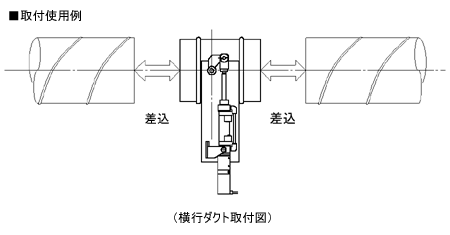

（シリンダーダンパーＰＤ型　接続方法）
マサル号バタフライオートダンパー
マサル号バタフライオートダンパー
マサル号バタフライオートダンパー

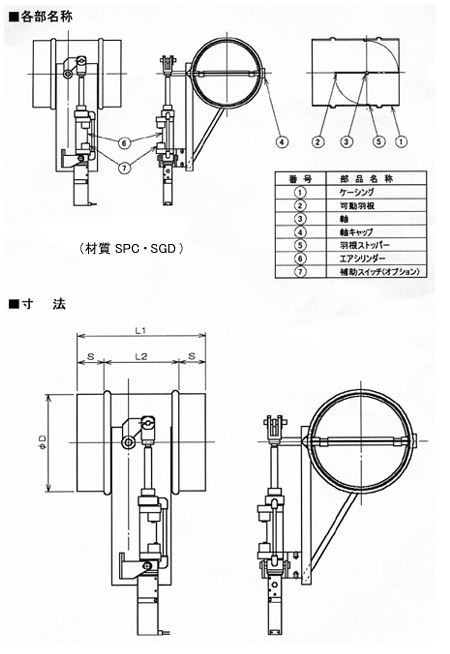

　 ● 寸　法　表
サイズ／記号 D L1 L2 S
PD-100 98 220 120 50
PD-125 123 220 120 50
PD-150 148 220 120 50
PD-200 198 220 120 50
PD-225 223 300 200 50
PD-250 248 300 200 50
PD-275 273 300 200 50
PD-300 298 300 200 50
PD-350 348 350 200 75
PD-400 398 400 200 100
PD-450 448 450 250 100
PD-500 498 500 300 100
