マサル号　配管部品・集合フードは・・・・

少量から大量まで別注品も請け賜わります。ご一報ください。

木工場、製材工場その他各種工場に於ての集塵工事、各空気輸送、空調、 冷暖房用のダクトに簡単に取付けられる様、製作されたものです。 標準在庫で豊富な品種、あらゆる配管設計に即応しています。 鋼板製メッキ付により、丈夫で耐久力に優れ、量産の為価格が低康です。

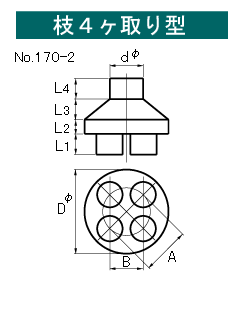

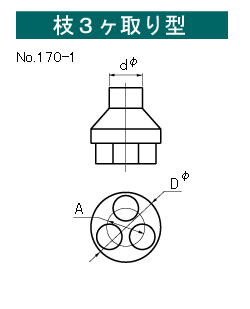

各部寸法 枝３ヶ取 枝４ヶ取 吸い込み口径 100 125 150 100 125 150 d 175 225 250 200 250 300 D 325 385 440 350 425 500 L1 80 80 80 80 80 80 L2 60 60 60 60 60 60 L3 120 120 120 150 150 150 L4 80 80 80 80 80 80 A 175 210 240 200 250 300 B - - - 141.4 176.8 212.1
