亜鉛引き鉄板、軽量で軽い！！

少量から大量まで別注品も発注は1ヶから請け賜わります。ご一報ください。

		集塵、空気調和、脱臭装置用ダクトの角管・丸管の継ぎ手に
		（コンクリート構造物内の排水孔用、空気保持用）
		その他、一般空気輸送管、トンネル内送排気管、仮設排気管、
		煙突、樋、ダスターシュート、ｅｔｃ．

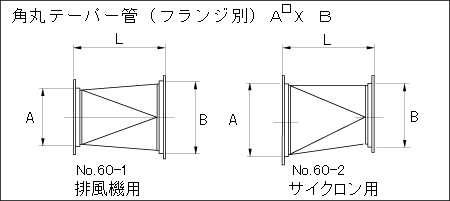

排風機用角丸テーパー管（亜鉛引き鉄板製）

仕 様 寸 法 表

排風機 呼びNo. 寸 法（丸ｘ丸ｘ長さ） 亜鉛引き鉄板製　板厚 A B L No.6 150 150 250 1.0t 1.2t 1.6t No.7 175 175 〃 〃 〃 〃 No.8 200 200 〃 〃 〃 〃 No.10 250 250 〃 〃 〃 〃 排風機 呼びNo. 寸 法（角ｘ丸ｘ長さ） 亜鉛引き鉄板製　板厚 A□ B L E25 254 300 400 1.0t 1.2t 1.6t E30 279 350 〃 〃 〃 〃 E35 324 400 500 〃 〃 〃 E40 363 450 〃 〃 〃 〃 E45 414 500 〃 〃 〃 〃 E50 439 550 〃 〃 〃 〃 E55 499 600 〃 〃 〃 〃 E60 549 650 〃 〃 〃 〃

サイクロン用角丸テーパー管（鉄板製・亜鉛引き鉄板製）

仕 様 寸 法 表

サイクロン Ｕ型 呼びNo. 寸 法（丸ｘ丸ｘ長さ） 鉄板製　板厚 A B L No.6 150 150 250 1.6t 2.3t 3.2t 4.5t No.7 175 175 〃 〃 〃 〃 〃 No.8 200 200 〃 〃 〃 〃 〃 No.10 250 250 〃 〃 〃 〃 〃 サイクロン Ｕ型 呼びNo. 寸 法（角タテｘ角ヨコｘ丸ｘ長さ） 鉄板製　板厚 A□ (タテxヨコ) B L E25 371 272 300 300 1.6t 2.3t 3.2t 4.5t E30 410 302 350 〃 〃 〃 〃 〃 E35 477 347 400 500 〃 〃 〃 〃 E40 537 397 450 〃 〃 〃 〃 〃 E45 611 445 500 〃 〃 〃 〃 〃 サイクロン Ｓ型 呼びNo. 寸 法（丸ｘ丸ｘ長さ） 亜鉛引き鉄板製　板厚 A B L No.6 150 150 250 1.0t 1.2t 1.6t No.7 175 175 〃 〃 〃 〃 No.8 200 200 〃 〃 〃 〃 No.10 250 250 〃 〃 〃 〃 サイクロン Ｓ型 呼びNo. 寸 法（角タテｘ角ヨコｘ丸ｘ長さ） 亜鉛引き鉄板製　板厚 A□ (タテxヨコ) B L E25 360 230 300 300 1.0t 1.2t 1.6t E30 390 250 350 〃 〃 〃 〃 E35 420 300 400 500 〃 〃 〃 E40 490 325 450 〃 〃 〃 〃 E45 560 350 500 〃 〃 〃 〃 E50 650 370 550 〃 〃 〃 〃
