マサル号　スライドオート集塵ダンパーMS型は・・・・ 自動開閉
（発注時電磁弁24V、100Ｖ又は200Ｖを指示してください）

●操作は無用、機械の電源や操作盤と連動できます。

　 機械のスイッチ　ＯＮ・・・オートダンパーは自動的にオープン（開） ]　 ←逆の動作も出来ます。　
　 機械のスイッチＯＦＦ・・・オートダンパーは自動的にシャット（閉）
<操作盤、ハンドバルブ、フードバルブでも自動開閉はOKです。スイッチONで閉、OFFで開にもできます。>

●既設の集塵装置で機械の増設にも簡単に対応できます。

　　マサルオートダンパーの取付でダクト補追工事のみで集塵効率をダウンさせる事なく、
　　集塵効率を更にアップすることができます。

●操作は無用、複合機の制御盤と連動させることができます。

　　加工軸の駆動時点で、必要な集塵口のみダンパーはオープンとなり、集塵設計上メインダクト、
　　ファン、モーターは小形になり、集塵効率は大きく、集塵機は小さくてすみます。

マサルオートダンパーの取付でダクト補追工事のみで集塵効果をダウンさせる事なく、 集塵効率を更にアップできます。

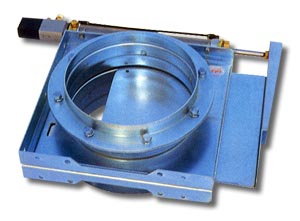

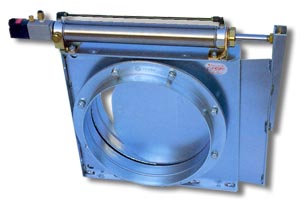

マサル号スライドオートダンパー

※角フランジ型も製作いたしております。　お問い合わせください。

（ダクト内エアーは負圧で使用）

No.80-4

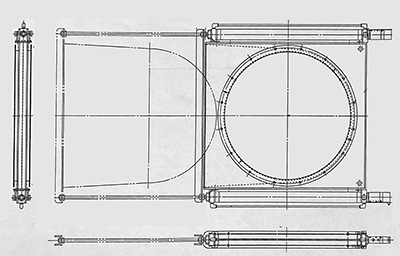

スライドオートダンパー スライドオートダンパー
スライドオートダンパー
スライドオートダンパー

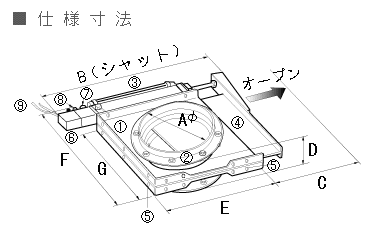

　 ● 寸　法　表
型式 A B C D E F G
MS-100 103 375 150 110 247 253 180
MS-125 129 375 150 110 247 278 205
MS-150 154 375 150 110 247 303 230
MS-175 179 425 200 110 297 328 255
MS-200 204 425 200 110 297 353 280
MS-225 229 475 250 110 347 378 305
MS-250 255 475 250 110 347 403 330
MS-275 280 525 300 110 397 428 376
MS-300 300 525 300 110 397 453 376
MS-325 330.5 575 350 110 447 478 438
MS-350 355.5 575 350 110 447 503 433
MS-375 380.5 625 400 110 497 528 483
MS-400 405.5 625 400 110 497 553 483
※ＭＳ-４００型より大きいサイズも製作しております。　お問合せください。
● 各　部　名　称
記号 名 称
@ ダンパー本体
A フランジ（相フランジ共）
B エアーシリンダー（電磁弁付が標準）
C シャッター板
D オートダンパー支持固定用ボールト穴（8.5）
E 電磁弁（24V、100V又は200Vの指示願います）
F エアーホース差込口（8mm）空気圧2.5kg/cm2以上
G スピードコントローラー（開閉スピードの調整）
H 接続コード（電源又はモーターターミナルに２本線接続
