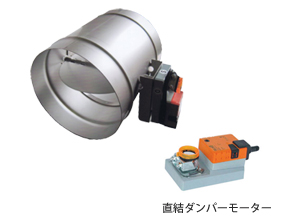

マサル号　バタフライ（差込式）オートモーターダンパーＭＤ型は・・・・自動開閉（モーター駆動）
（発注時、モーター電源AC100Ｖ又は200Ｖを指示してください）
●操作は無用、機械の電源や操作盤と連動できます。

　 機械のスイッチ　ＯＮ・・・オートダンパーは自動的にオープン（開） 　 　
　 機械のスイッチＯＦＦ・・・オートダンパーは自動的にシャット（閉）
<操作盤、ＯＮ・ＯＦＦスイッチでも自動開閉はOKです。スイッチONで閉、OFFで開にもできます。>

●MD型オートダンパーは、風量調整（スイッチON/OFFにより）もできます。

　　MD型オートダンパーは、AM・MS型オートダンパーとは異なり、シャッター板はスライド式ではなく、
　　ダクト内に可動羽根を有し、90度回転することにより開閉し、風量調整（スイッチ式シリンダー取付）
　　もできます。ダクト途中に差し込みにて取付又はフランジ取付けもできます。ご相談ください。

　　【使用範囲】
　　ダクト内圧は負圧でも、プラス圧でも使用できます。但しダクト内移送はガス（気体）か粉体であること。
　　固体移送には適しません。（本ダンパーは静圧60mmAg以下に適応します。）


自動開閉モーターダンパー　　　（電動ダンパー　ＡＣ１００Ｖ、２００Ｖ）
No.80-9

電動ダンパー

自動開閉モーターダンパー

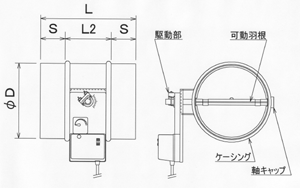

呼び径 寸　法 材　質
D L L2 S
100 98 250 150 50 SS400 SUS304
125 123 250 150 50
150 148 250 150 50
175 173 250 150 50
200 198 250 150 50
225 223 300 200 50
250 248 300 200 50
275 273 300 200 50
300 298 300 200 50
325 323 350 200 75
350 348 350 200 75
375 373 400 200 100
400 398 400 200 100
450 448 450 250 100
500 498 500 300 100
550 548 550 350 100
600 598 600 400 100

※ 両サイドフランジ取付け式もあります。
