材木及び木屑等 集じん装置用排風機 |
| No.10-3
No.10-4 |
|
| プレート（Ｅ型）ファン
プレートファン |
| 用途 ・マサル号プレート及びＥ型ファンは、粉体輸送に最適でボイラー、 焼却炉の誘引用等、風力輸送用及び集じん用、空気コンベアー用使用が可能です。 使用例 ・製材及び、木工場の鋸屑、鉋屑等の集じん用 ・粉砕機よりの、粉じん、粉炭、その他、粉体物、黒鉛、穀類の集じん及び、輸送。 風力輸送用風量 ・風量（m3/min.）＝輸送物の量（kg/min.）×１．３〜２．２ １．３＝風で飛び易すいもの ２．２＝比重の重いもの プレートファン（Ｅ型ファン）の性能を電力周波数により選択できます   静風圧 ・０．７５Ｋｐａ〜２．３ｍｍＷＧダストを含む時 特長 ・集じん装置の場合に於いては、集じんを必要とする多数の機械台数分を一括しての集じんが可能です。
|
|
|
|
マサル号プレート(Ｅ型）ファン、プレートファン |

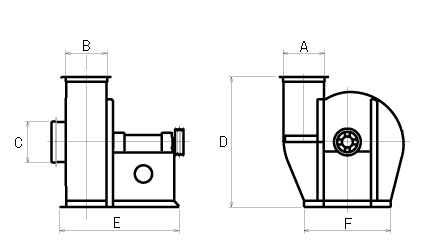

排出口の形状（Ａ，Ｂ）はプレートファンを丸形、プレートファンＥ型を角形に製作しています。 プレートファン（丸形排出口）の寸法は、型式 No.6,No.7,No.8,No.10を、 Ｅ型ファン（角形排出口）の場合は型式 E-25〜E-60にて表示しています。 ご注文の際は、型式のＮｏ．をご指示下さいますようお願いいたします。 |
 |
マサル号プレートファン、プレートファン Ｅ型 寸法表
※表示の寸法は製品改良の為に予告なく変更することがあります。 [注]適用モータは静風圧値、風量、回転数より選定しますのでお問い合わせください。 |
|
）
