集塵・送風・粉末輸送用 ターボファン
No.10-10

ターボファンは遠心ファンの中で最も効率がよく、あらゆる産業に多く採用されます。

シロッコファンよりも風圧が要求され、水柱250粍程度までの場合最もよく能力を発揮し、ボイラーの押込み送風、抵抗の多いダクト送風、粉末輸送、化学工業用等広く使用されます。翼車は後曲がりで比較的半径方向に長い羽を強固に組み立てた構造で、ダイナミックバランシングマシンにより動的釣合を完全にとってあり、高速高圧に適します。本機の特長としてはダクトの抵抗減少による風量増加の場合にも負荷一定限ですから電動機の安全性が大であり、運転が安定しております。軸受けは高速用として充分なものとし又必要に応じ水冷式とすることが出来ます。吐出方向、運転方式等はシロッコファンの項をご参照ください。

  ターボファン   ランナー(翼車)

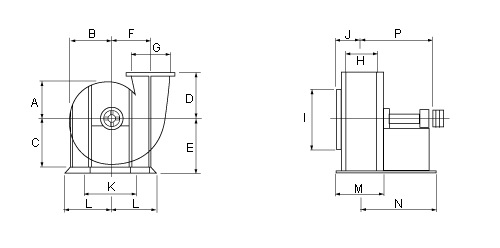

マサル号 ターボファン 寸法
マサル号ターボファン寸法表
型式 A B C D E F G H I J K L M N P
No. 1-1/2 155 180 255 200 300 170 160 130 170 100 330 210 210 410 400
No. 2 205 240 275 260 320 230 220 170 230 130 330 270 250 430 420
No. 2-1/2 260 300 340 320 390 285 270 215 285 165 400 330 315 530 510
No. 3 310 360 410 385 460 340 325 260 340 200 400 390 360 550 540
No. 3-1/2 360 420 480 450 550 400 380 300 400 230 500 460 430 650 630
No. 4 410 480 550 520 620 460 440 340 460 260 500 520 470 670 650
No. 4-1/2 460 540 620 580 690 515 490 380 515 300 550 580 510 800 780
No. 5 520 600 680 640 760 570 540 430 570 330 550 640 580 840 820
No. 5-1/2 565 650 745 710 820 620 600 470 620 360 650 690 620 970 950
No. 6 620 720 820 770 910 680 650 520 680 400 700 770 700 1020 1000
No. 7 720 840 960 900 1050 800 760 600 800 460 800 890 780 1170 1150
マサル号ターボファン性能表
型式 翼車
直径
風圧
(mmWG)
50 75 100 125 150 175 200 250
No. 1-1/2 225 CMM 10.5 12.5 15.0 16.5 18.8 - - -
RPM 2580 3160 3740 4090 4470 - - -
K.W 0.13 0.22 0.40 0.49 0.64 - - -
No. 2 305 CMM 18.5 22.5 27.0 29.5 32.0 34.5 37.0 -
RPM 1940 2370 2800 3060 3360 3620 3880 -
K.W 0.22 0.40 0.66 0.86 1.12 1.42 1.75 -
No. 2-1/2 380 CMM 29.0 35.5 42.0 45.5 50.0 54.0 58.0 65.0
RPM 1550 1900 2240 2450 2680 2900 3100 3460
K.W 0.34 0.63 1.05 1.35 1.76 2.22 2.71 3.79
No. 3 455 CMM 41.5 51.0 60.5 66.0 72.5 78.0 83.5 93.5
RPM 1290 1580 1870 2040 2235 2415 2580 2890
K.W 0.49 0.90 1.49 1.94 2.54 3.21 3.90 5.48
No. 3-1/2 530 CMM 57.0 70.0 82.0 90.0 98.0 106 114 127
RPM 1105 1350 1600 1750 1915 2070 2210 2470
K.W 0.67 1.22 2.03 2.63 3.47 4.37 5.33 7.43
No. 4 610 CMM 74.0 90.0 108 118 123 138 148 166
RPM 970 1185 1400 1530 1675 1810 1940 2160
K.W 0.87 1.60 2.64 3.44 4.52 5.69 6.96 9.60
No. 4-1/2 685 CMM 94.0 115 136 148 162 176 188 210
RPM 860 1055 1250 1360 1490 1610 1720 1925
K.W 1.11 2.03 3.36 4.35 5.72 7.20 8.78 12.30
No. 5 760 CMM 116.0 142.0 168.0 148.0 200.0 218.0 232.0 260.0
RPM 775 950 1120 1225 1340 1450 1550 1730
K.W 1.36 2.50 4.13 5.37 7.05 8.93 10.90 15.20
No. 5-1/2 840 CMM 140 172 204 222 244 264 282 315
RPM 705 862 1020 1115 1220 1320 1410 1575
K.W 1.65 3.02 5.00 6.53 8.55 10.80 13.20 18.45
No. 6 915 CMM 166 205 242 264 290 314 335 375
RPM 645 790 935 1020 1120 1210 1290 1445
K.W 1.95 3.60 6.00 7.73 10.13 12.83 15.60 21.90
