No.40-16〜23 |
![]() |

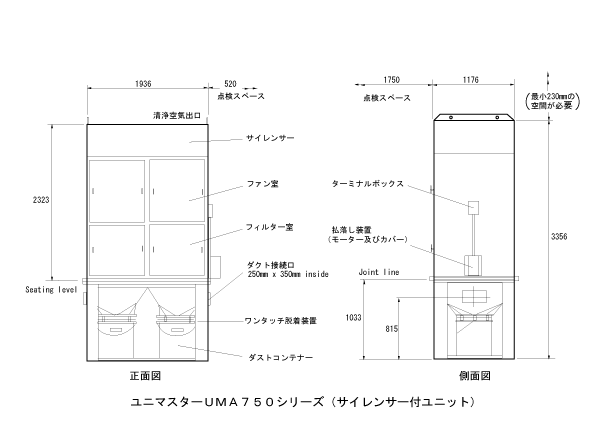

DCE ユニマスター UMA 750 サイレンサー付ユニット |
![]() |
|
■ UMA450・750性能曲線 |
![]() |
◆ユニット性能曲線 この曲線はフィルターが清浄な状態のとき、ユニット入口部で読み取った 容量と圧力から得られたものです。 ◆ファン選定要領 1)ダスト吸引に必要な風量 m3/min.を決定。 2)管路の圧力損失を計算する。つまり吸引点からユニット入り口まで。 3)払い落としの前のフィルターのろ過抵抗を計算する。通常50〜100 mmH2Oです。 4)上記2と3の合計が所要の静圧です。 5)ユニット性能曲線は上図の通り。 |
|
