DCE バッグフィルター集じん機

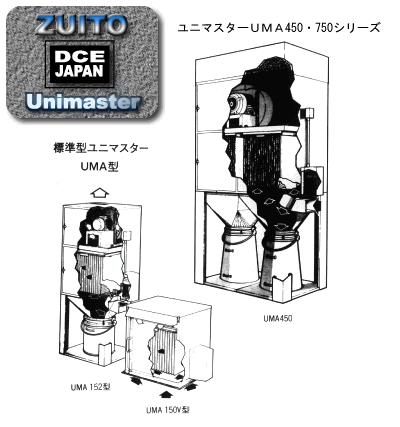

DCE ユニマスター UMA 72・UMA102・UMA152・UMA252 シリーズ


  DCE バッグフィルター集じん機 UMA型


バッグフィルター集じん機、ユニマスターは・・・・
  • あらゆる産業においての集じんに関する問題を経済的・効率的に解決いたします。
  • ユニット化により、集じんが必要とされる場所に簡単に設置ができますので工事も簡単です。
  • 工場の設置スペースや環境にあわせ、数多くのタイプから選択ができますので、弊社までお問い合わせください。


No.40-1〜12
DCE バッグフィルター集じん機
バッグフィルター標準型シリーズ




UMA
型式
ろ過
面積
mm2
寸法
mm
吸込口
内側
寸法
mm
ダクト径
寸法
範囲
mm


モーター
定格
kw
コン
テナ
容量
正味
重量
(約)
kg
A B C d e f
72 6.23 575 575 1995 560 640 725 100x167 75〜150 G1 0.75 55 165
102 9.29 765 575 2245 560 720 810 138x272 100〜200 G1 0.75 55 195
K3 1.5 200
152 13.94 765 765 2270 760 720 810 138x272 100〜225 G1 0.75 55 215
K3 1.5 220
G5 3.0 230
252 22.67 1145 765 2510 760 915 1020 170x310 100〜225 G1 0.75 55 290
K3 1.5 300
K5 2.2 315
G5 3.0 330

・仕様は改良の為、予告なく変更する場合がありますのでご了承下さい。


■ UMA標準型性能曲線
UMA標準型性能曲線
◆ユニット性能曲線(UMA72〜252型)

 この曲線はフィルターが清浄な状態の
  とき、ユニット入口部で読み取った
 容量と圧力から得られたものです。

◆ファン選定要領

 1)集じんに必要な風量 m3/min.

  2)接続システムを通過する際の圧力
   損失を算定すること-すなわち
   ユニット入口と発生源(吸引フード
   など)間の圧力損失。

 3)払い落としの前にフィルターを
   通過する際の圧力低下を査定する
   こと。50〜100 mmH2Oです。

 4)上記2と3の合計が所要圧力損失です。

 5)ユニット性能曲線よりファンを選定すること。



集塵機の部品に関してはご遠慮なくお問い合わせください。
