DCE バッグフィルター集じん機

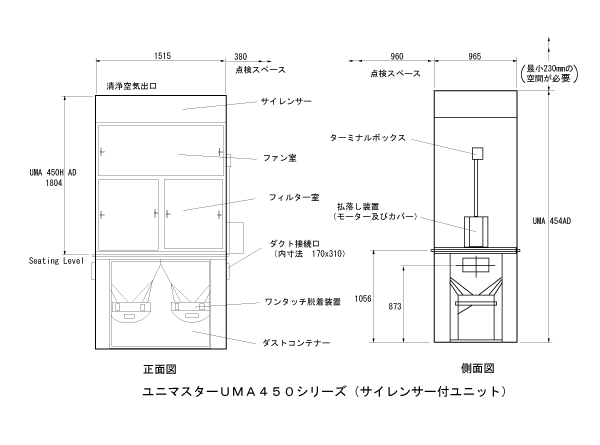

DCE ユニマスター UMA 450 サイレンサー付ユニット
DCE バッグフィルター集じん機UMA450シリーズ
UMA型式 ろ過面積 ファン モーター定格 正味重量(約)
454 42 m2 K10 5.5kw 525kg
K11 7.5kw 530kg


■ UMA450・750性能曲線
UMA標準型性能曲線
◆ユニット性能曲線

 この曲線はフィルターが清浄な状態のとき、ユニット入口部で読み取った
 容量と圧力から得られたものです。

◆ファン選定要領

 1)ダスト吸引に必要な風量 m3/min.を決定。

  2)管路の圧力損失を計算する。つまり吸引点からユニット入り口まで。

 3)払い落としの前のフィルターのろ過抵抗を計算する。通常50〜100 mmH2Oです。

 4)上記2と3の合計が所要の静圧です。

 5)ユニット性能曲線は上図の通り。
