定量供給装置

機種豊富!用途に応じお選びください。
rotary.gif screw.gif

ロータリーサイロ

No.200
マサル号特許ロータリーサイロは製材・木工場をはじめ プラスチック成型工場、精粉工場などさまざまな工場で活躍して いる貯蔵庫兼定量送り装置機です。
これまでの問題のブリッ ヂは一斉解決致しました。

※サイロ円盤の回転による定量排出はマサル号ロータリー サイロの特許です。
安心してご販売願います。
■木工場に於けるロータリーサイロの使用例

■木工場に於けるロータリーサイロの使用例

■プラスチック成型工場に於けるロータリーサイロの使用例


機種 プレートファン
No.6 No.7 No.8
MR-3 1.5kw
×
4PM付
MR-5 2.2kw
×
4PM付
MR-8
MR-10 3.7kw
×
4PM付
MR-15
MR-20
MR-24
  • 別途ファンの送り装置も製作致します。
  • 上記送り装置用プレートファンはマサル号ロータリーサイロに対する 標準的な規格ですが、工場規模状況により、(送る量、距離が遠い場 合等)プレートファン、モーターも変更せねばならぬ事もあります。
  • ロータリーサイロ送り装置とは吸上げ用ダクト、ファン(モーター、 ベース、Vベルト等セットになったもの)、通架台がロータリーサイ ロに取付けてあるものを称す。(左図斜線のところ)

■ロータリーサイロ仕様表
機種 サイロ寸法 サイロ
容積
m3
実許容量
m3
運転時
最大許容量
所用馬力
全開
補助
E×J
m3
設置面積
MR- 3 1100×4段 4.0 3.7 5.0 m3 /8H 1.5kW×4P 1.15 2100×2100
MR- 5 1200×4段 5.5 4.7 7.0 m3 /8H 2.2kW×4P 1.30 2350×2350
MR- 8 1500×4段 8.6 7.4 11.0 m3 /8H 2.2kW×4P 2.16 2650×2650
MR-10 1700×4段 11.1 9.0 13.3 m3 /8H 3.7kW×4P 2.80 2900×2900
MR-15 2000×4段 15.3 13.0 19.5 m3 /8H 3.7kW×4P 3.83 3350×3350
MR-20 2300×4段 20.3 17.2 25.8 m3 /8H 5.5kW×4P 5.07 3700×3700
MR-24 2500×4段 24.0 20.4 30.6 m3 /8H 5.5kW×4P 6.00 3900×3900

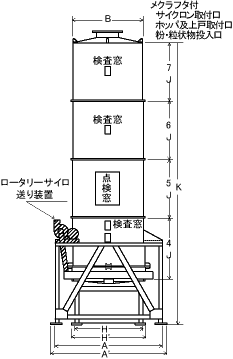

■ロータリーサイロ寸法表
機種 A B
JC〜JF K L
A H
MR- 3 1900×1900 1100 1220 5800 400 1900×1900 900
MR- 5 1950×1950 1200 1220 5800 400 2050×2050 1440
MR- 8 2250×2250 1500 1220 5800 480 2350×2350 1440
MR-10 2500×2500 1700 1220 5800 480 2600×2600 1440
MR-15 2900×2900 2000 1220 5800 480 3050×3050 2000
MR-20 3250×3250 2300 1220 5800 560 3400×3400 2000
MR-24 3450×3450 2500 1220 5800 560 3600×3600 2000
