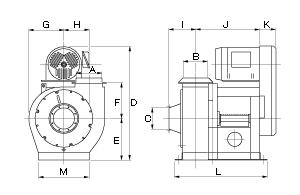

◆シェービングブロアー寸法図（Ｈ型）











詳細寸法はお問い合わせください。
納期は即納体制をとっております。
　 ◆寸法(Ｈ型)
　
　
仕　様
Ａ
Ｂ
吸気
メイン
ダクト
C
D
E
F
G
H
I
J
K
L
M
吐出口
ダクト径
型
式

SB-175H
175
175
150
150
800
280
270
320
180
135
370
160
520
635
150〜175

SB-200H
200
200
200
250
960
350
300
295
210
165
540
180
780
430
175〜200

SB-250H
250
250
250
300
1150
440
360
365
275
175
630
200
890
560
250〜300

SB-300H
300
300
300
350
1450
550
500
475
375
210
710
200
940
680
300〜350
※D寸法は取り付けるモーターにより長さが違います




◆シェービングブロアー寸法図（L型）　　　　
◆寸法(Ｌ型)
　
仕　様
Ａ
Ｂ
吸気
メイン
ダクト
C
D
E
F
G
H
I
J
K
L
M
N
吐出口
ダクト径
型
式

SB-250L
250
250
250
300
875
515
360
385
275
175
630
200
890
905
1040
250〜300

SB-300L
300
300
300
350
1125
625
500
475
375
210
710
200
940
1100
1090
300〜350

SB-400L
400
300
350
400
1210
650
560
530
400
210
710
200
940
1335
1100
350〜400

SB-450L
430
410
400
450
1250
705
600
580
460
275
1065
200
1380
1400
1530
400〜450
※Ｍ寸法は取り付けるモーターにより長さが変ります
